Beschreibung

Zweck: Beschreibung der Bewegung eine Federpendels
Abgrenzung: Reibungskräfte werden nicht berücksichtigt
Beschreibung: Durch Anhängen eines Pendelkörpers wird die Feder gedehnt. Nach dem Hookschen Gesetz ist Federkraft einer Schraubenfeder der Ausdehnung (Elongation) proportional, diese wirkt entgegen der Gewichtskraft des Körpers. Im Gleichgewichtsfall gilt: F'_g_'=mg= - Ds = -Fs
Modelltyp: Prognosemodell
Modelldatei: Attach:pendel.dyn

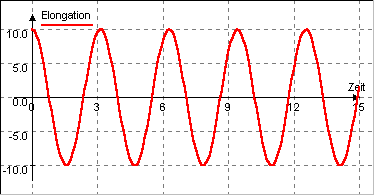

Referenzlauf

Modellgleichungen

 Zustandsgleichungen
     Elongation.neu <-- Elongation.alt + dt*(Geschwindigkeit_r)
       Startwert Elongation = 10
     Geschwindigkeit_l.neu <-- Geschwindigkeit_l.alt + dt*(Beschleunigung)
       Startwert Geschwindigkeit_l = 0

 Zustandsänderungen
     Beschleunigung = Federkraft/Masse
     Geschwindigkeit_r = Geschwindigkeit_l

 Konstanten
     Masse = 2
     Federkonstante = 8

 Zwischenwerte
     Federkraft = -Federkonstante*Elongation
