Beschreibung

Zweck: Darstellung von Weg und Geschwindigkeit Körpers beim Freien Fall
Abgrenzung: Das Modell ist nur für kleine Fallstrecken geeignet, da es von einer konstanten Luftdichte ausgeht.
Beschreibung: Auf den Körper wird die Gewichtskraft, die ihn nach unten beschleunigt. Dem entgegen gerichtet ist die Strömungswiderstandskraft, die vom Quadrat der Geschwindigkeit abhängt.
Modelltyp: Prognosemodell
Modelldatei: Attach:mod4.dyn

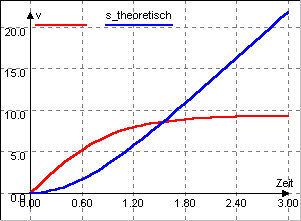

Referenzlauf

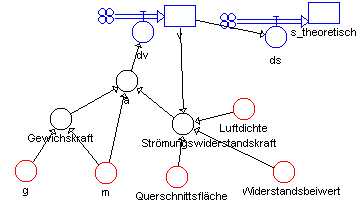

Modellgleichungen

 Zustandsgleichungen
     v.neu <-- v.alt + dt*(dv)
       Startwert v = 0
     s_theoretisch.neu <-- s_theoretisch.alt + dt*(ds)
       Startwert s_theoretisch = 0

 Zustandsänderungen
     dv = a
     ds = v

 Konstanten
     Luftdichte = 1,29
     m = 0,0026
     g = 9,81
     Widerstandsbeiwert = 0,4
     Querschnittsfläche = 0,001134

 Zwischenwerte
     Gewichtskraft = m*g
     Strömungswiderstandskraft = Widerstandsbeiwert*Querschnittsfläche*Luftdichte*Quadrat(v)/2
     a = (Gewichtskraft-Strömungswiderstandskraft)/m

 Zustandsgleichungen
   x.neu <-- x.alt + dt*(v)
   Startwert x = 0

 Zustandsänderungen
   v = 2 {m / s}
